Descriere produs

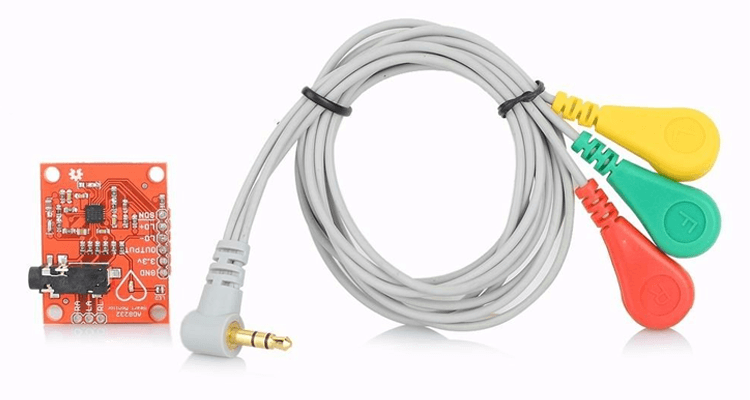

Acest modul cu circuitul integrat AD8232 se foloseste pentru monitorizarea activitatii electrice a inimii. Activitatea electrica poate fi reprezentata sub forma de ECG (Electrocardiograma), iesirea fiind sub forma de semnal analogic.

Pe placuta se gasesc 9 pini gata plantati cu pasul de 2.54mm: SDN, LO+, LO-, OUTPUT, 3.3V, GND, RA, LA, RL. Pinul RA corespunde cu PAD-ul care se pune pe mana dreapta, pinul LA corespunde cu PAD-ul care se pune pe mana stanga, iar pinul RL corespunde cu PAD-ul comun RA si LA care se conecteaza pe piciorul drept.

Pe circuit se mai gaseste un indicator led care pulseaza odata cu semnalele emise de inima.

Datasheet AD8232
